Vákuový zdvíhač panelov a vákuové zdvíhače: Kompletný sprievodca nákupom

Čo je to vákuový zdvíhač panelov?

A vákuový zdvihák panelov je priemyselné zariadenie na manipuláciu s materiálom, ktoré využíva negatívny tlak vzduchu – sanie – na uchopenie, zdvíhanie a premiestňovanie veľkých plochých panelov bez mechanických svoriek alebo ručného prenášania. Namiesto omotávania nákladu popruhmi alebo spoliehania sa na pracovníkov, ktorí znesú váhu, zdvíhač pritlačí jednu alebo viacero prísaviek na povrch panelu, odsaje vzduch medzi miskou a materiálom a vytvorí bezpečné, vzduchotesné držanie, ktoré unesie stovky kilogramov.

Základné komponenty každého vákuového zdvíhača panelov sú:

• Prísavky — flexibilné podložky v rôznych veľkostiach a profiloch, ktoré sa prispôsobia povrchu panelu a tvoria vzduchotesné tesnenie
• Vákuová pumpa alebo ejektor — generuje a udržiava podtlak, ktorý udržuje záťaž pripevnenú
• Zdvíhacia rúra alebo rám — konštrukčné teleso, ktoré prenáša zaťaženie z prísaviek do vyššie uvedeného závesného bodu
• Ovládacia rukoväť alebo ventil — rozhranie operátora používané na uchopenie, uvoľnenie, naklonenie alebo otáčanie panelu
• Montážny adaptér — spojovací bod, ktorý pripevňuje zdvíhač k mostovému žeriavu, ramenu výložníka alebo koľajnicovému systému

náš vákuový zdvihák Rad je navrhnutý presne na tento účel: spoľahlivé sanie, presné ovládanie operátorom a bezproblémová integrácia do existujúcich výrobných alebo inštalačných pracovných postupov.

Ako fungujú vákuové zdvíhače

Princíp fungovania za všetkým vákuové zdvíhače listov je jednoduché: Atmosférický tlak robí ťažké zdvíhanie. Keď vákuová pumpa odstráni vzduch zvnútra prísavky, tlakový rozdiel medzi okolitým prostredím a utesneným vnútrom nádobky pritlačí nádobku – a všetko, čo je k nej pripojené – pevne proti panelu. Čím väčšia je plocha pohára a čím silnejší je podtlak, tým vyššia je prídržná sila.

V praxi typický cyklus zdvíhania funguje nasledovne:

1. Operátor umiestni zdvíhač nad panel a spustí prísavky na povrch.
2. Aktivácia vákuovej pumpy odsaje vzduch z pohárov, čím sa zaistí úchop v priebehu niekoľkých sekúnd.
3. Operátor zdvíha, prepravuje, nakláňa alebo otáča panel pomocou ovládacej rukoväte, zatiaľ čo nadzemný závesný systém nesie hmotnosť.
4. Na mieste určenia uvoľnením vákua – buď pomocou ovládacieho ventilu alebo rýchloupínacieho mechanizmu – sa panel odpojí čisto, bez škvŕn alebo zvyškov.

Moderné zdviháky obsahujú automatické monitorovanie vákua. Ak tlak klesne pod bezpečnú hranicu v dôsledku nepravidelnosti povrchu alebo degradácie tesnenia, spustí sa alarm a systém uzamkne polohu, aby sa zabránilo náhodnému poklesu. Podrobnejší rozpis technológie vákuového zdvíhania a spôsob výberu správnej špecifikácie nájdete v našom článku sprievodca vákuového zdvíhacieho zariadenia .

Typy zariadení na zdvíhanie panelov

Nie všetky zariadenia na zdvíhanie panelov sú vyrobené rovnako. Správna konfigurácia závisí od materiálu, s ktorým sa manipuluje, od požadovanej nosnosti a od toho, či aplikácia vyžaduje otáčanie alebo naklápanie. V tabuľke nižšie sú zhrnuté najbežnejšie typy:

V rámci každého typu sa tiež líši rozloženie prísavky. Jednolúčové konfigurácie fungujú dobre pre dlhé, úzke plechy. Rámy s viacerými podložkami s nastaviteľným rozstupom ramien sú vhodné pre nepravidelné alebo príliš veľké panely. Nástavce na uchopenie hrán zvládajú materiály, kde nie je možné odsávanie tváre, ako sú čerstvo natreté alebo natreté povrchy.

Kľúčové výhody pre priemyselné prevádzky

Prechod z ručnej manipulácie s panelmi na vákuový zdvíhač listov prináša merateľné zlepšenia v oblasti bezpečnosti, produktivity a kvality produktu súčasne.

• Zníženie zranenia — Muskuloskeletálne poranenia spôsobené opakovaným zdvíhaním ťažkých bremien patria medzi najčastejšie nehody na pracovisku vo výrobe a stavebníctve. Vákuový zdvíhač eliminuje potrebu pracovníkov znášať záťaž, čím odstraňuje hlavnú príčinu namáhania chrbta, ramien a kolien.
• Možnosť jedného operátora — Úlohy, ktoré si predtým vyžadovali dvoch alebo troch pracovníkov – manévrovanie so sklenenou tabuľou plnej veľkosti alebo 3-metrovým plechom – môže bezpečne vykonávať jedna osoba, čím sa členovia tímu uvoľnia na inú prácu.
• Povrchová ochrana — Prísavky držia panel bez kontaktného tlaku na okraje, čím sa znižuje štiepenie, preliačenie a poškriabanie povrchu, ktoré sú bežné pri popruhoch a mechanických svorkách.
• Rýchlejšie časy cyklov — Sekvencie pripojenia, zdvihnutia, umiestnenia a uvoľnenia trvajú niekoľko sekúnd. Vysokofrekvenčné operácie, ako je podávanie panelov do spracovateľskej linky, výrazne profitujú z tejto rýchlosti.
• Presné polohovanie — Ergonomické rukoväte a jemné ovládanie vákua umožňujú operátorom umiestňovať panely presne v úzkych toleranciách, čo je rozhodujúce pri montáži, zasklievaní a precíznom spracovaní kovov.

Bežné aplikácie podľa odvetvia

Vákuové zdvíhače panelov sa používajú všade tam, kde je potrebné opakovane a presne presúvať veľké, ploché a ťažké materiály. Medzi najaktívnejšie odvetvia patria:

• Drevospracovanie a výroba nábytku — Manipulácia s preglejkami, MDF a drevotrieskovými doskami plnej veľkosti zo skladovacích regálov na CNC frézy, olepovačky hrán alebo montážne stanice. Panely do 400 kg bežne ovláda jeden operátor pomocou zdvíhača rúr namontovaného na stropnej koľajnici.
• Sklo a zasklenie — Inštalácia obkladových panelov, okien a konštrukčného skla si vyžaduje sklopný vákuový zdvihák, ktorý dokáže preorientovať tabuľu z horizontálnej (preprava) na vertikálnu (inštalácia) bez ďalšieho manipulačného zariadenia.
• Výroba plechu — Podávanie polotovarov z ocele, hliníka alebo nehrdzavejúcej ocele do ohraňovacích lisov, laserových rezačiek a raziacich lisov. Elektrické zdvíhače s viacdoštičkovými rámami efektívne manipulujú s listami v prostrediach s veľkým objemom.
• Konštrukcia a plášť budovy — Inštalácia izolovaných kovových panelov (IMP), sendvičových stenových panelov a strešných plechov na mieste, kde sa uprednostňujú modely napájané batériou pre ich nezávislosť od pevných zdrojov energie.
• Automobilový priemysel a elektronika — Premiestňovanie veľkých panelov karosérie, kompozitných dielov alebo skla displeja počas montáže, kde sa nedá vyjednávať o celistvosti povrchu a presnom umiestnení.

Ako si vybrať správny vákuový zdvíhač

Výber správneho vákuový zdvihák vyžaduje prispôsobenie špecifikácie zariadenia skutočným podmienkam manipulácie. Toto rozhodnutie riadi päť faktorov:

• Maximálna hmotnosť nákladu — Vždy si vyberte zdvíhač dimenzovaný na minimálne 1,5-násobok najťažšieho panelu, s ktorým očakávate manipuláciu. Táto bezpečnostná rezerva zodpovedá za náhle dynamické zaťaženie počas prepravy a akékoľvek zhoršenie výkonu pohára v priebehu času.
• Pórovitosť a textúra povrchu — Štandardné prísavky fungujú dobre na hladkých, neporéznych povrchoch, ako je sklo, lakovaný kov a hotové drevo. Pórovité materiály, ako je surová betónová doska alebo nahrubo rezané drevo, si vyžadujú špeciálne misky s penovým okrajom alebo vyššiu rezervu vákua na kompenzáciu menšieho úniku vzduchu.
• Rozmery panelu a pomer strán — Dlhé, úzke panely potrebujú viacbodové rozloženie pohára rozložené pozdĺž ich dĺžky, aby sa zabránilo ohýbaniu a praskaniu v dôsledku napätia. Jediný centrálny pohár, ktorý funguje dobre pre štvorcový list, môže umožniť nebezpečné vyklenutie v 6 metrov dlhom páse.
• Požadované zmeny orientácie — Ak sa panely musia počas inštalácie otočiť z plochej do vzpriamenej polohy, špecifikujte model so zabudovaným mechanizmom nakláňania alebo otáčania. Pokus o opätovné naklonenie bremena po zdvihnutí bez tejto funkcie vytvára nebezpečné podmienky.
• Dostupnosť energie v mieste použitia — Podlahy továrne s hornými elektrickými koľajnicami vyhovujú elektrickým modelom. Vonkajšie miesta alebo oblasti bez pevných inžinierskych sietí vyžadujú batériou napájané alebo pneumatické zdvíhadlá pripojené k prenosnému kompresoru.

Integrácia vákuových zdvíhačov so systémami žeriavov a výložníkov

Vákuový zdvíhač panelov dosahuje svoj plný potenciál, keď je spárovaný s pravou hornou nosnou konštrukciou. Zdvihák ovláda uchopenie a ovládanie; žeriavový alebo ramenný systém poskytuje dosah, dojazdovú vzdialenosť a nosnosť. Spoločným výberom týchto komponentov – namiesto ich dodatočnej montáže – sa vytvorí podstatne schopnejšia a ergonomickejšia pracovná stanica.

S vákuovými zdvíhačmi listov sa najčastejšie spájajú tri konfigurácie nad hlavou:

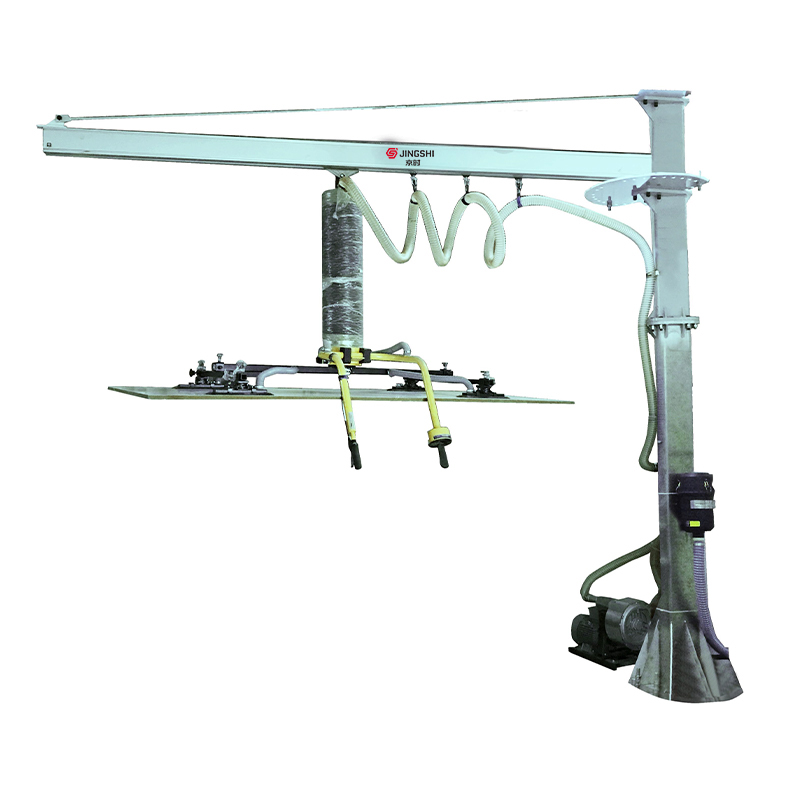

• Výložníkový žeriav — A výložníkový žeriav namontovaný na stenový alebo podlahový stĺp poskytuje 180° až 270° rotačné pokrytie okolo pevného bodu. Táto konfigurácia je ideálna na podávanie panelov do jedného stroja alebo pracovnej stanice, ponúka rýchle otáčanie ramena s nízkou námahou a kompaktný pôdorys.
• Žeriav so sklopným ramenom — A žeriav so sklopným ramenom rozširuje pracovný rádius ďalej ako štandardné rameno výložníka a keď sa nepoužíva, sklopí sa naplocho k stene, čím udržuje uličky voľné. Hodí sa do stredne veľkých dielní, kde je prioritou priestorová efektivita bez obetovania dosahu.
• Manipulátor s asistenciou motora — Pre najvyššiu presnosť a najplynulejší zážitok operátora a pomocný manipulátor poskytuje servo-vyvážený pohyb paží, vďaka čomu sa dokonca aj 300 kg panel cíti takmer bez tiaže. Kombinácia ramena manipulátora a naklápacieho vákuového zdviháka je štandardným riešením pre inštaláciu skla, precíznu kovovýrobu a manipuláciu s vysokohodnotnými kompozitnými panelmi.

Pri špecifikácii kompletného systému manipulácie s panelmi zvážte celý pracovný postup od skladovacieho regálu až po konečnú polohu: žeriav alebo rameno musí pokrývať celú dráhu pohybu a vákuový zdvíhač sa musí prispôsobiť každej zmene orientácie, ktorú panel počas cesty vyžaduje. Náš inžiniersky tím vám môže pomôcť nakonfigurovať plne integrované riešenie prispôsobené vášmu výrobnému usporiadaniu a mixu materiálov.
