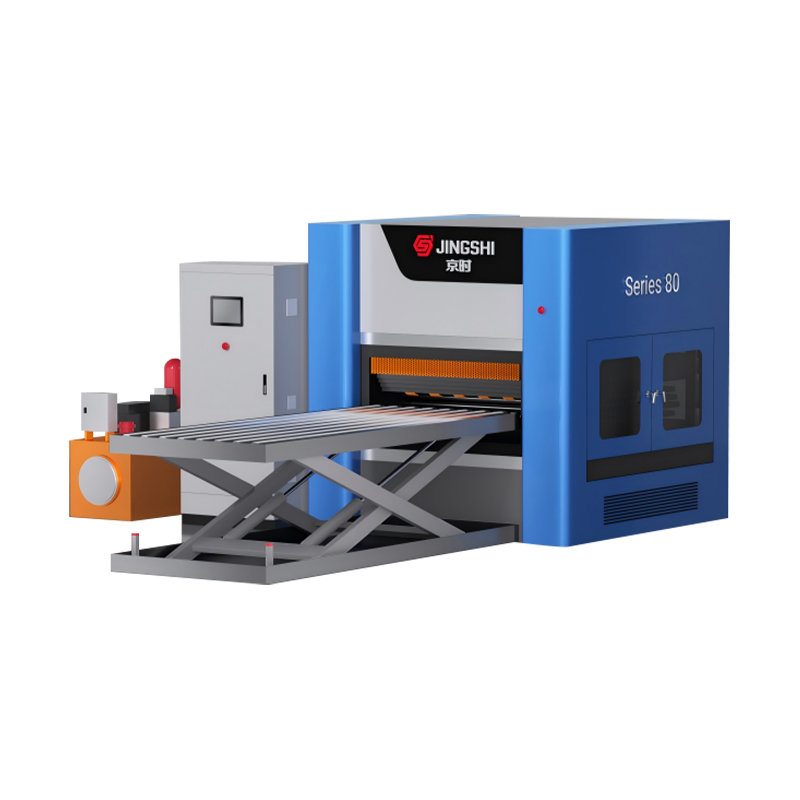

Vysokovýkonný doskový hydraulický ultra presný nivelačný stroj radu 80

Šírka štandardnej série	600	900	1000	1300	1600	1900	2100
Priemer vyrovnávacieho valca	80	80	80	80	80	80	80
Počet vyrovnávacích valcov	15/19	15/19	15/19	15/19	15/19	15/19	15/19
Najkratšia dĺžka obrobku na sploštenie Lmin (mm)	Lmin = 150	Lmin = 150	Lmin = 150	Lmin = 150	Lmin = 150	Lmin = 150	Lmin = 150
Menovitá hrúbka vyrovnávacej hmoty T (mm)	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0
Maximálna hrúbka vyrovnávacieho materiálu Tmax (mm)	Tmax = 25	Tmax = 25	Tmax = 25	Tmax = 25	Tmax = 25	Tmax = 25	Tmax = 25
Presnosť nivelácie	Parametre sú vypočítané podľa materiálu Q235/medza klzu 235MPa a dĺžka a šírka sú detekované do 1m
	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm
Rýchlosť vyrovnávacej linky (m/min)	Nastaviteľná rýchlosť 1-10 m/min
napätie	AC trojfázový 380V
Voliteľné príslušenstvo	1. Vytiahnutie vyrovnávacieho valca smerom nadol (vhodné pre rýchlu výmenu valca a čistenie povrchu)			4. Štyri/šesťkrát vyrovnávací valec		7. Počet vyrovnávacích valcov
	2. Vytiahnutie vyrovnávacieho valca (vhodné pre rýchlu výmenu valca a čistenie povrchu)			5. Automatický nakladací/vykladací manipulátor/paletizačný robot		8. Odvíjač - Hydraulická/mechanická rezacia linka
	3. Vytiahnutie valčeka hore a dole (vhodné pre rýchlu výmenu valčeka a čistenie povrchu)			6. Montážna linka podávacieho a vybíjacieho valca: s/bez napájania		9. Odvíjač - laserová rezacia zatemňovacia linka
Prispôsobené požiadavky	Požiadavky na prispôsobenie zákazníka sú prijateľné
Poznámky	Vyrovnajte lisovaciu medzeru materiálov, zadajte príslušné parametre cez dotykovú obrazovku a zariadenie sa automaticky prispôsobí.

Vysokovýkonný hydraulický nivelačný stroj radu 80: Prekonanie odpruženia vo vysokopevnostných platniach

Dosiahnite jedinečnú rovinnosť s vysokovýkonným hydraulickým ultra presným vyrovnávacím strojom radu 80. Tento stroj, špeciálne navrhnutý pre náročné požiadavky ťažkého priemyslu, si poradí s výzvami vyrovnávania vysoko pevných a hrubých dosiek (10 mm – 100 mm). Kombináciou masívnej hydraulickej tonáže s inteligentným ovládaním servopohonu eliminuje vnútorné namáhanie a spätné odpruženie, čím poskytuje toleranciu rovinnosti ±0,05 mm. Je to najlepšia voľba pre stavbu lodí, stavbu mostov a výrobu ťažkých strojov.

Riešenie výzvy „Springback“ v ťažkých platniach

Tradičné mechanické rovnačky často zápasia s modernými vysokopevnostnými oceľami. Čím vyššia je medza klzu, tým viac sa materiál pokúša vrátiť do svojho pôvodného tvaru – jav známy ako „pruženie“.

Výhoda série 80:

Masívny hydraulický tlak: Na rozdiel od mechanických systémov naše hydraulické valce aplikujú trvalý obrovský tlak, aby pretlačili materiál za medzu klzu, čím zaistia trvalú deformáciu a skutočnú rovinnosť.

Hĺbkové penetračné vyrovnávanie: Systém je navrhnutý tak, aby prenikol hlboko do prierezu materiálu a neutralizoval vnútorné napätia, ktoré spôsobujú deformáciu pri následných procesoch rezania alebo zvárania.

Základná technológia a funkcie výkonu

1. Systém riadenia s uzavretou slučkou serva

Srdcom radu 80 je pokročilý elektrohydraulický servosystém. Snímače posunu a tlakové prevodníky poskytujú PLC spätnú väzbu v reálnom čase a dynamicky upravujú medzeru medzi valcami a tlak. To zaisťuje konzistentnú presnosť naprieč celou platňou, bez ohľadu na odchýlky hrúbky.

2. Dizajn rolovacej klietky s plnou podporou

Aby sme zabránili vychýleniu kotúča pri veľkom zaťažení, používame záložnú štruktúru kotúča s plnou podporou.

Nulová odchýlka: Pracovné valce sú podopreté viacerými radmi podporných valcov, ktoré zaisťujú rovnomerné rozloženie vyrovnávacej sily.

Predĺžená životnosť: Tento dizajn minimalizuje opotrebovanie pracovných valcov a zachováva presnosť počas rokov prevádzky.

3. Inteligentné mazanie a riadenie teploty

Ťažká prevádzka vytvára teplo. Náš integrovaný chladiaci systém udržuje optimálnu teplotu hydraulického oleja a zaisťuje stabilitu stroja aj počas nepretržitej prevádzky v prostrediach s vysokou okolitou teplotou.

Prispôsobenie a scenáre aplikácií

Chápeme, že každá výrobná linka je jedinečná. Séria 80 ponúka flexibilné možnosti prispôsobenia:

Stavba lodí a pobrežie: Vyrovnávanie veľkých hrubých dosiek trupu na zabezpečenie dokonalého prispôsobenia pre zváranie.

Stavba mosta: Spracovanie vysokopevnostných oceľových plechov, kde je rovinnosť rozhodujúca pre bezpečnosť.

Ťažké stroje: Príprava základových dosiek pre bagre a žeriavy.

Integrácia automatizácie: Môže byť vybavený automatickými podávacími stolmi, systémami na čistenie listov a laserovými meracími zariadeniami pre pripravenosť na Industry 4.0.

FAQ

Otázka: Aký je rozdiel medzi hydraulickým a mechanickým vyrovnávaním?

Odpoveď: Mechanické vyrovnávače sa spoliehajú na prevody a sú rýchlejšie, ale majú obmedzenú silu. Hydraulické vyrovnávače, podobne ako séria 80, používajú hydraulické valce na generovanie výrazne vyššieho tlaku, vďaka čomu sú vynikajúce pre hrubé plechy a vysokopevnostné materiály, kde je hlavným problémom „odpruženie“.

Otázka: Dokáže tento stroj vyrovnať nehrdzavejúcu oceľ alebo hliník?

Odpoveď: Áno, ale možno bude potrebné upraviť konfiguráciu a rýchlosť kotúča. Nerezová oceľ vyžaduje vyšší tlak, zatiaľ čo hliník vyžaduje opatrné zaobchádzanie, aby sa predišlo značeniu povrchu. Podľa toho prispôsobujeme materiál rolky a povrchovú úpravu.

Otázka: Dokáže stroj spracovať dosky s rôznou hrúbkou v nepretržitej výrobe?

A: Áno. Náš CNC riadiaci systém obsahuje databázu „receptov produktov“. Operátori môžu vopred nastaviť parametre vyrovnávania (medzera medzi valcami, rýchlosť, tlak) pre rôzne hrúbky plechu a materiály. Pri prepínaní úloh môže systém automaticky nastaviť horný nosník a medzery medzi valcami v priebehu niekoľkých sekúnd, čím sa minimalizujú prestoje a zabezpečuje sa konzistentná kvalita pre zmiešanú dávkovú výrobu.

Otázka: Aké sú požiadavky na údržbu hydraulického systému?

Odpoveď: Séria 80 je navrhnutá na nenáročnú údržbu. Je vybavený centrálnym mazacím systémom a utesnenou hydraulickou nádržou, aby sa zabránilo kontaminácii. Odporúčame pravidelnú kontrolu hladiny hydraulického oleja a stavu filtra raz za mesiac. Systém tiež zahŕňa monitorovanie teploty oleja a alarmy, ktoré upozornia obsluhu, ak je potrebné olej ochladiť alebo vymeniť, čo výrazne predlžuje životnosť tesnení a čerpadiel.
